在国家“双碳”目标驱动下,以光伏发电为代表的可再生能源将成为能源消费结构的中坚力 量^[1]。伴随着海量光伏的大规模并网,其随机性、间歇性的特点将直接影响微电网的安全稳定运 行^[2]。因此,亟需利用储能自身的功率互补特性^[3],平抑光伏发电的出力波动,促进光伏、储能、负荷与电网的深度融合,实现可再生能源充分消纳和高效利用。

近年来,由于传统光伏电站运营时间越来越长,光伏阵列端容易出现部分光伏组件衰减严重、阴影遮挡、组件倾角不一致、表面脏污等现象,降低局部组件电流,发生光伏组串的“木桶效应”,从而导致整个光伏阵列输出功率出现大幅度的削减,降低光伏发电效率^[4]。文献[5]从消除组件失配影响的角度出发,通过对光伏阵列组态进行优化提升光伏发电效率,减少因组件老化、局部遮挡造成的光伏功率频繁波动,但这种控制策略会在组态优化过程中产生较大损耗。

为保证光伏、负荷与电网间实时功率动态平衡,文献[6]在光伏并网系统中引入储能单元,通过实时检测光伏和电网的功率信息实现对光伏发电削峰填谷和平抑出力波动,但文中光伏发电输出功率采用基于定步长扰动观测法的最大功率点跟踪(Maximum power point tracking, MPPT)控制策略,其控制精度会因光伏电池外部环境突变而降低,造成最大功率点(Maximum power point, MPP)“误判现象”,降低了光储微电网运行稳定性。

传统储能单元并网较多采用全功率双向DC/DC变换器进行电压调节,存在运行效率低、占地面积大、前期投入成本高等问题。为解决上述问题,文献[7]通过分析光伏部分功率变换器优势,提出储能部分功率变换器,通过与储能全功率变换器对比,对其效率提升原理进行了详细说明,但并未讨论适用于储能部分功率变换的拓扑结构。

本文在文献[6-7]的基础上提出了一种基于部分功率变换的光储微电网组网形态,通过采用光伏系统组件级功率优化器和储能部分功率变换器,实现光储微电网的功率优化提升。由于所提的储能双向DC/DC变换器只流过储能单元部分功率,因此变换器可以选取远小于储能单元的额定功率等级,并兼具开关损耗小、工作效率高^[8-9]等优势。本文通过分析光伏组件级功率优化器、储能部分功率变换器和双向DC/AC变换器在光储微电网多种工况下的控制方式,提出一种计及光伏出力波动、储能荷电状态、直流母线电压的光储微电网协调控制策略^[10],保证最大化消纳可再生能源同时平滑功率波动,提高光储微电网运行效率。

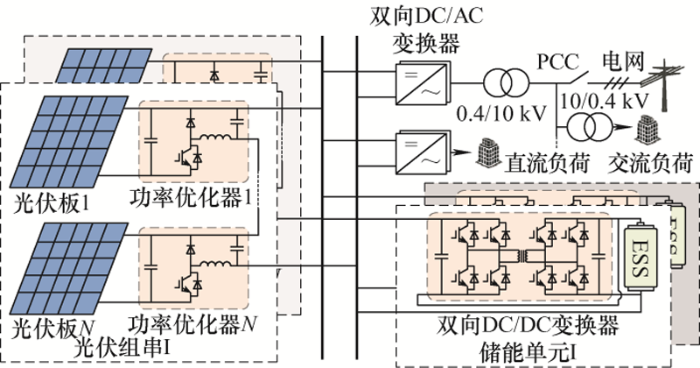

本文所构建的光储微电网结构如图1所示,光伏组件通过光伏功率优化器串联后接入直流母线,两个储能电池组分别通过各自部分功率双向DC/DC变换器并联接入直流母线^[11],两个储能电池组根据微电网功率需求实现充/放电及空闲模式间切换,抑制光伏并网的功率波动,实现光伏的充分消纳^[12]。

双向DC/AC变换器与直流母线相连,为交流侧负荷进行供电,通过公共连接点PCC(Point of common coupling)和升压变压器与大电网相连。若光储微电网中各单元的实时功率均能保持动态平衡,忽略功率损耗,系统中的功率平衡关系为

式中,P_ESS为储能单元释放或吸收的功率;P_PV为光伏阵列输出的功率;P_L为系统的总负荷功率;P_G为电网提供或吸收的功率。

为进一步提高光储微电网的可靠性和高效性,本文将进行光伏功率优化器以及储能双向DC/DC变换器的研究。

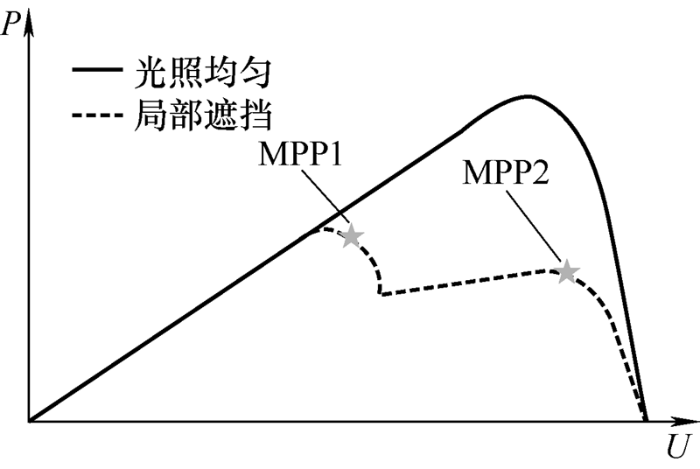

光伏组串因局部遮挡引起组件失配导致的P-U曲线多峰现象如图2所示。为克服光储微电网中光伏发电系统因组件失配发生的“木桶效应”问题,本文提出了一种组件级Buck型光伏功率优化器,使组串内各组件均工作在其特性曲线的最大功率点,避免因光伏组件局部遮挡、老化等多种因素造成的光伏发电系统潜能浪费^[13]。

目前,考虑效率及成本等因素,市面上光伏功率优化器拓扑结构多为Buck、Boost和Buck-Boost电路。相较于成本较高的Buck-Boost型功率优化器,Boost型功率优化器适合安装在组件数量较少的组串,且当组件受遮挡优化器工作会降低组串电流进而缩小MPPT工作范围^[14]。因此,本文采用如图3所示的Buck型功率优化器结构,提高光伏组串安装容量,并通过提高受遮挡组件输出电流保证组串内其他不受遮挡组件处于MPP工作点。

图3中Buck型功率优化器开关管数量少、拓扑结构简单,在光伏组件发生故障或开路时,Buck型功率优化器中的二极管能够为电流提供通路,避免热斑效应的发生,无需额外配置旁路二极管就能保障组串中其他组件正常工作。

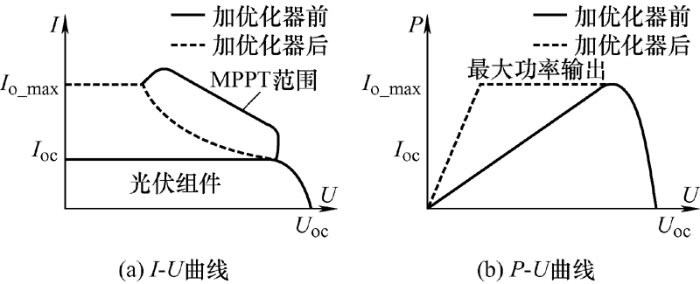

当光伏组串中某个组件受遮挡时,根据式(2),此时Buck优化器可以通过减小占空比,使得被遮挡组件输出电流增大,与组串电流匹配。因此,接入Buck型功率优化器的光伏组件I-U和P-U特性曲线如图4所示,其中I_{o_max}为优化器的最大输出电流,曲线中间段为最大功率输出阶段。光伏组件通过Buck型功率优化器的降压升流功能,扩大光伏组件原有的最MPPT控制范围。

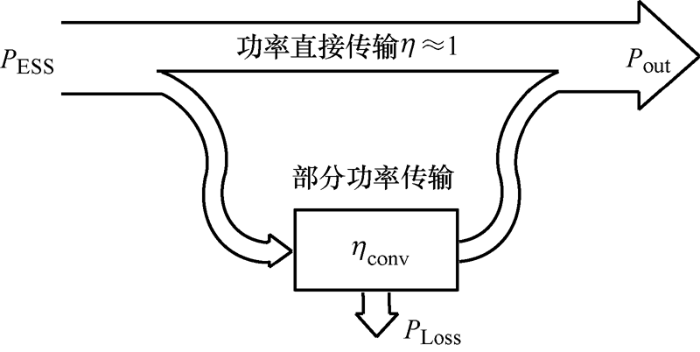

储能双向DC/DC变换器的拓扑主要包括隔离型和非隔离型两种结构。相较于成本低、结构紧凑的非隔离双向DC/DC变换器,隔离型结构具备宽电压增益、电气隔离等优势,适合应用于储能两端电压随不断充放电波动较大的场合^[15]。为解决传统光储微电网全功率储能变换器运行效率低、占地面积大、前期投入成本高等问题,本文提出了一种部分功率储能变换器,其不仅具有全功率储能变换器易实现软开关、高可靠等优势,且变换器只流过储能单元部分功率(功率流动示意图如图5所示),因此可以选取额定功率等级远小于储能单元、结构更紧凑的变换器结构,大幅提高储能单元转换效率。

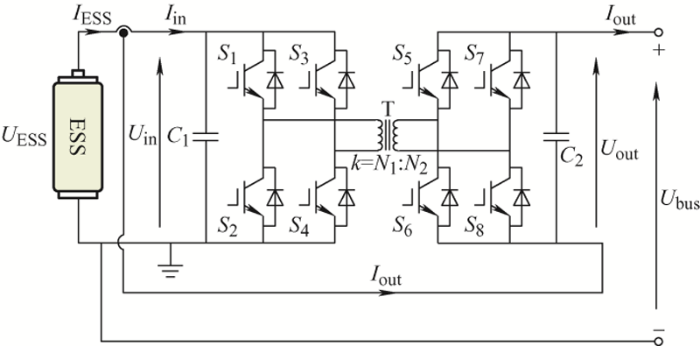

储能电池组与隔离型储能双向DC/DC变换器的连接方式如图6所示,其中,变换器输入端与储能电池组正负极相连,变换器输出端正极接直流母线正极,负极与输入端正极相连,直流母线负极接变换器输入端负极。

当储能电池组向直流母线放电时,假设η_conv是隔离型双向DC/DC变换器的效率,G是变换器的增益,k是高频变压器变比,D是变换器占空比,则有G=k×D,此时直流母线电压与变换器输入电压之间的关系为

考虑功率损耗,变换器输入与输出功率之间的关系为

结合式(3)和式(4),可以得出储能单元整体的效率${{\eta }_{\text{ESS}}}$为

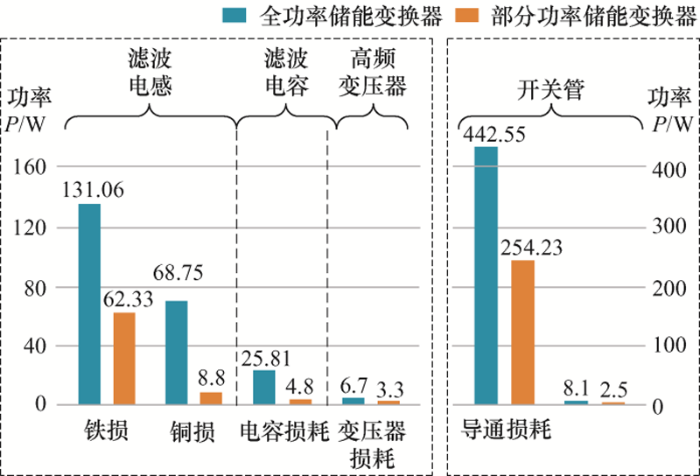

储能变换器在运行过程中损耗主要包括滤波损耗(滤波电感/电容)、开关管损耗和高频变压器损耗。模拟流入储能单元的功率为20 kW,对全功率储能变换器和部分功率储能变换器的工作损耗进行估算,全功率储能变换器工作损耗估算为682.97 W;相较于相同工况下使用全功率储能变换器方案,流入部分功率储能变换器的功率为2 kW,部分功率储能变换器工作损耗估算为332.66 W,减少了350.31 W损耗,两种变换器的损耗功率对比如图7所示。

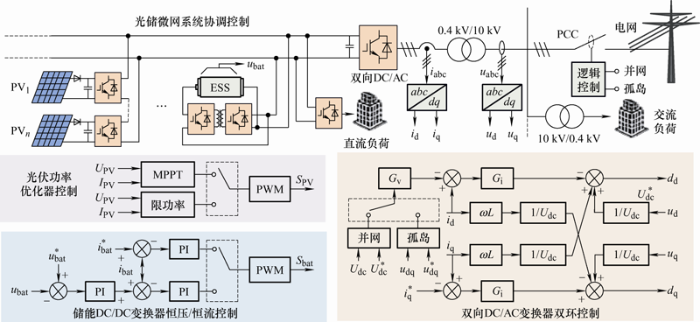

考虑光储微电网在实际运行过程中光伏发电系统间歇性出力对系统的冲击,以及负荷在并/离网模式下功率突变对微电网内功率动态平衡的影响,本文提出了一种计及光伏出力波动、储能荷电状态(State of charge, SOC)、直流母线电压的光储微电网协调控制策略,如图8所示,保证最大化消纳可再生能源同时平滑功率波动,实现光储微电网高效、安全、经济运行。

根据光储微电网与电网间公共耦合点(PCC)的开断情况,光储微电网可工作在并网与孤岛两种运行模式。

(1) 系统并网运行时,双向DC/AC变换器以直流母线电压和网侧三相电流为控制目标实现光储微电网与电网间的功率流动;储能单元用来平抑光伏阵列并网时的功率波动,根据SOC状态对要释放或吸收的功率进行分配,可工作于恒压或恒流模式;为实现可再生能源充分消纳,光伏功率优化器始终工作在最大功率点跟踪模式。

(2) 系统孤岛运行时,储能单元工作在恒压模式,用来维持直流母线的电压,双向DC/AC变换器工作在V/f模式为交流侧提供稳定的电压与频率支撑,通过实时监测储能电池组SOC状态,以及系统中光伏/储能/负荷间功率匹配情况,储能单元能够实现充/放电工作模式的切换,此时,光伏功率优化器可工作于MPPT模式或限功率模式。

Buck型光伏功率优化器有两种功能：MPPT控制模式和限功率控制模式。MPPT控制可以保证光伏阵列始终工作在最大功率输出点,提高光伏发电效率。当光伏阵列的输出功率过剩时,光伏功率优化器则工作在限功率控制模式,使光伏阵列降功率输出,保证系统的功率平衡,防止直流母线波动。由图8所示,U_PV和I_PV分别为光伏组件输出电压和电流,经MPPT控制或限功率控制可得到占空比D。

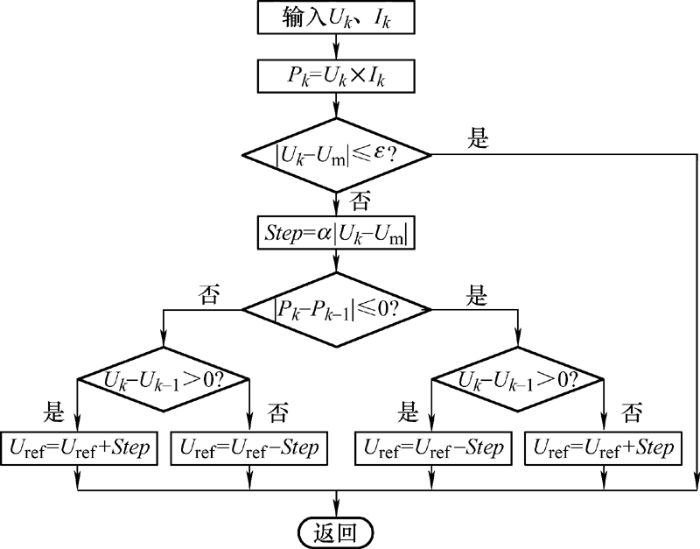

针对传统扰动观测法容易发生“误判”的固有缺点,本文采用一种改进的变步长扰动观测法来实现MPPT。该方法核心思想是在扰动过程中不断改变扰动步长,当工作点远离MPP时,扰动步长变大,工作点快速向MPP处移动,提高反应速度;当工作点靠近MPP时,步长逐渐变小,这样可以提高响应精度。另外,为了避免在达到最大功率点附近时,传统扰动难以停止产生的振荡现象,在MPP处设置了门槛电压,当实测电压与MPP电压之差较小时,可以将该点近似确定为最大功率点。该算法的控制流程图如图9所示,其中U_k、I_k、P_k分别为k时刻光伏组件输出电压、电流和功率的实测值,U_m是组件最大功率点电压,ε是无限接近零的极小正数,α为扰动系数,Step是扰动步长,U_ref为组件输出电压参考值。

储能单元的控制框图见图8,并网运行时,储能单元在放电状态采用恒流控制方法,用于维持系统功率的平衡;由于储能单元在充电状态只作为系统的功率终端,因此储能单元可根据自身的SOC状态采用恒流或恒压充电控制方法。孤岛运行时,储能单元采用恒压充/放电控制方法,维持直流母线电压的同时平衡系统中光伏和负荷的功率波动。

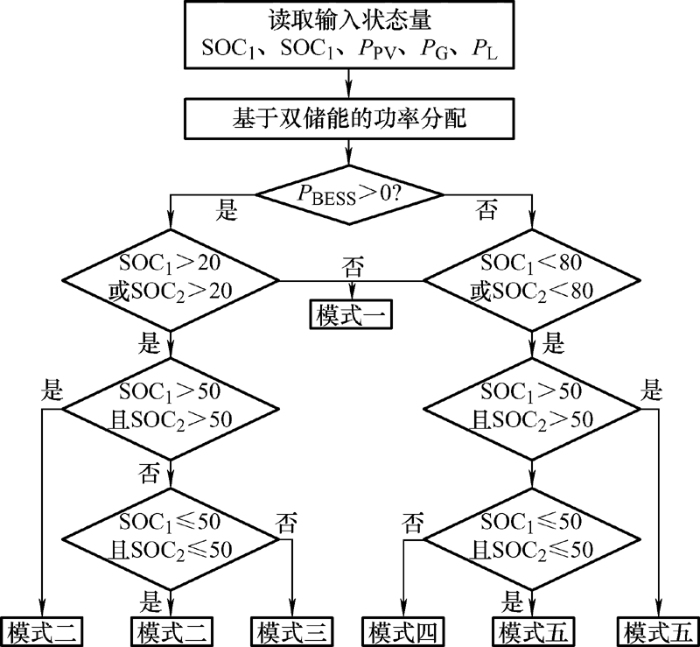

为了确保储能的充/放电可以在其SOC状态内(20%~80%)平抑系统的不稳定性,需要根据光伏阵列的输出功率、负载额定功率、网侧变压器容量以及储能SOC之间的关系,来选择储能变换器的工作模式。本文中光储微电网中配置了两个储能单元,其控制流程图如图10所示,首先通过比较判断储能单元是释放或是吸收功率,再根据SOC状态的大小判断此时两个电池组的状态,选择充电或放电的模式。假设SOC₁、SOC₂分别为储能单元中两个储能电池组的SOC状态,其中模式一为切出储能单元,模式二为储能单元放电,模式三为SOC状态大于50%的储能电池组放电,模式四为SOC状态小于50%的储能电池组充电,模式五为储能单元充电。

本文围绕光储微电网功率优化与灵活运行需要解决光伏组件失配导致的“木桶效应”问题,进一步释放光伏发电潜力;克服光储微电网采用全功率储能变换器存在运行效率低、占地面积大、前期投入成本高等缺陷,促进储能单元高效运行;考虑微电网各单元间功率动态平衡(P_PV+P_ESS+P_G-P_L=0),保证最大化消纳可再生能源同时平滑功率波动,实现各单元在不同控制模式之间平滑切换及功率自主分配。为验证本文所提光储微电网功率优化方法及协调控制策略的可行性和有效性,在Matlab/Simulink环境下搭建了如图1所示的光储微电网仿真模型,其中光伏阵列由两个光伏组串构成,每个组串包括20个光伏组件,且所连双向DC/AC变换器最大输送功率上限为10 kW,针对不同的运行工况进行仿真分析,仿真参数如表1所示。

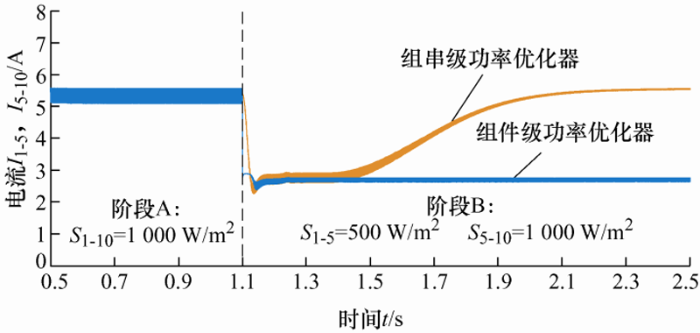

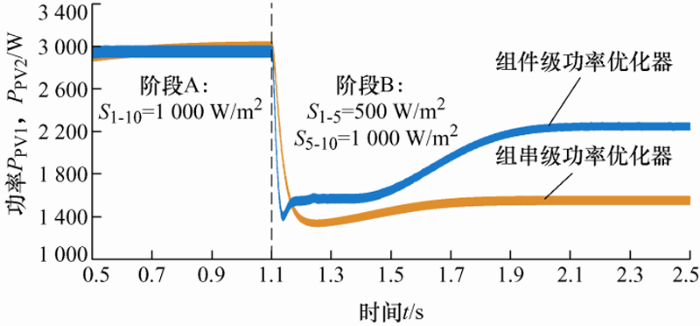

通过比较两个光伏组串在相同工况下分别采用组件级/组串级功率优化器的功率差值,验证了所用组件级Buck型功率优化器的优化效果,优化前后最大输出功率值对比如图11所示。假设光伏组串中包括10个光伏组件,且初始均在标况(T=25 ℃,S=1 000 W/m²)下工作,1.1 s前两个组串都没有发生局部阴影遮挡,此时由于优化器的作用,两个组串能够保证最大功率输出;1.1 s时刻发生局部阴影遮挡(S_1-5=1 000 W/m²,S_5-10=500 W/m²)后,采用组件级功率优化器的组串能够保证各组件均工作在最大功率点,相较于采用组串级功率优化器的组串输出功率提升了750 W。图12中,1.1 s时刻组串发生局部阴影遮挡时,采用组件级功率优化器的组串通过分布式MPPT控制使受遮挡的组件输出电流短暂下降,保证组串中所有组件均工作在MPP处,而采用组串级功率优化器的组串输出电流由受遮挡的组件决定。

如图13所示,为了验证部分功率储能变换器的有效性,对比储能电池组和分别流出部分功率储能变换器和全功率储能变换器的功率,在1.5 s时刻前,光储微电网中储能电池组放电功率P_ESS=3.2 kW,1.5 s时刻系统中负荷所需功率减少500 W,在仿真过程中,全功率储能变换器功率损耗ΔP_a=60 W,部分功率储能变换器的功率损耗ΔP_p=10 W,采用部分功率变换器减少了储能单元的功率损耗,提升了储能单元的整体运行效率。

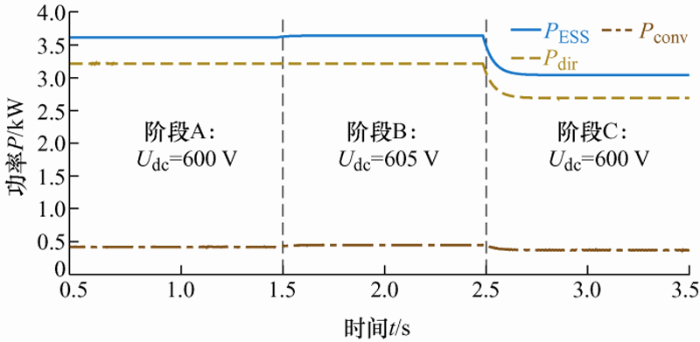

为了验证储能部分功率变换器控制策略的正确性,如图14所示,在1.5 s时刻以前,模拟光储微电网中储能单元放电功率约为3.6 kW,其中直通功率约为3.2 kW,部分功率变换器流过的功率仅为400 W左右;在1.5 s时刻,将系统中负荷所需功率降低600 W,由于此时系统中产生功率波动,导致直流母线电压值上升至605 V,储能单元输出功率升高了50 W左右;在2.5 s时刻,受上层指令控制,储能单元维持直流母线电压值为600 V,由于光伏阵列的辐照度未改变,此时储能单元会明显降低输出功率,以维持系统的功率平衡。

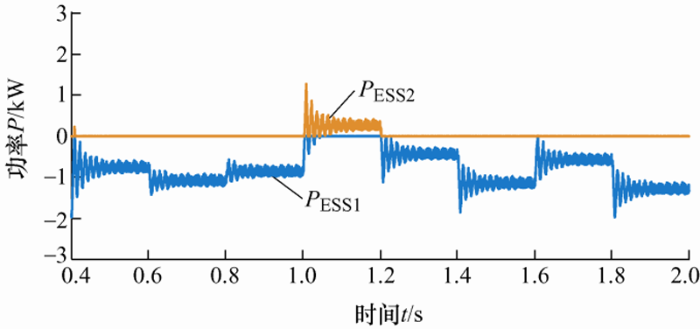

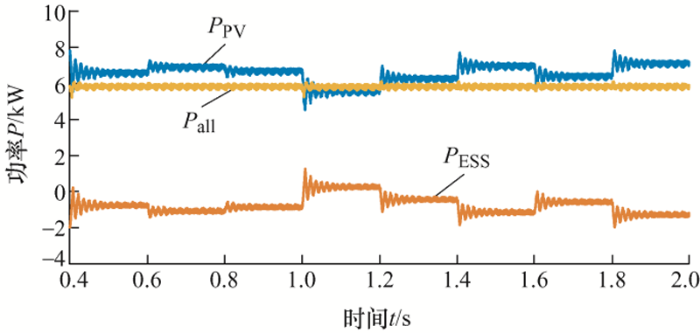

工况一：光储微电网工作在并网模式,双向DC/AC变换器用来控制直流母线电压和网侧三相电流,光伏阵列通过组件级功率优化器进行MPPT控制。在仿真过程中,使辐照度持续变换,但不改变负荷所需功率。如图15所示,该工况下,光伏阵列和储能单元发出的总功率为6 kW,储能单元在光伏阵列辐照度发生变化时,通过工作在充电或放电模式,平抑光伏阵列发出的功率波动,削峰填谷,满足系统平衡条件。同时,设置储能单元中两个储能电池组的SOC状态分别为40%和60%,则两个电池组充/放电功率波动如图16所示。

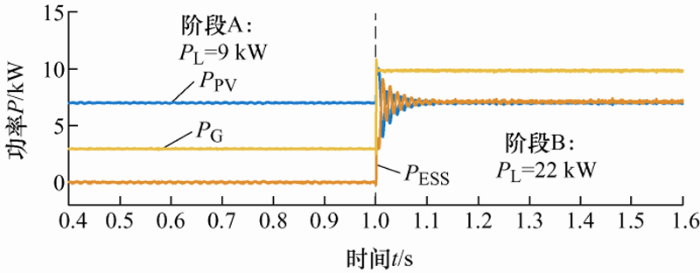

工况二：在仿真过程中,保持光伏阵列的辐照度不变,模拟微电网中负荷突然增加后,各单元为保证功率动态平衡的出力变化。如图17所示,假设初始时负荷总功率为9 kW,且仅由光伏阵列和电网提供,此时光伏阵列和电网输出功率分别约为6 kW和3 kW。1 s时刻将系统中直流负荷所需的功率增大13 kW,在此工况下,由于双向DC/AC变换器达到输送功率上限10 kW,因此剩余6 kW缺额功率由储能单元补充,系统能够保持稳定运行。

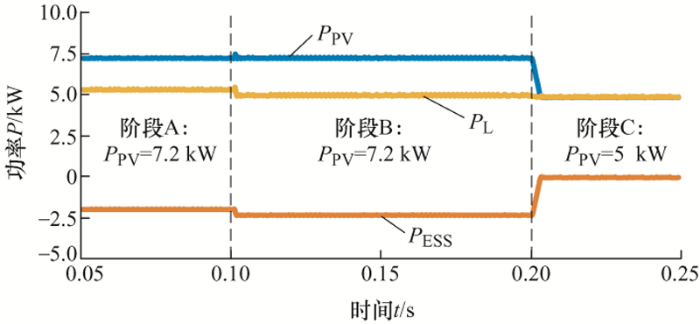

工况三：光储微电网工作在孤岛模式。如图18所示,系统中光伏阵列的辐照度保持不变,在仿真开始时,假设储能电池组SOC状态均为60%,光伏阵列发出约7.2 kW功率向负荷供电并同时为储能单元充电,最大化消纳可再生能源;0.1 s时刻切出部分负荷,此时为了保持系统的功率平衡,储能单元的充电功率上升;0.2 s时刻将储能电池组SOC状态均调整至80%,此时为了防止过充,储能单元被切出,但由于光伏阵列输出功率远大于负荷总功率,因此光伏功率优化器从MPPT控制模式切换为限功率控制模式,保证系统的平衡及安全稳定运行。

本文围绕光储微电网功率优化与灵活运行提出了组件级配置方案和协调控制策略,实现了光伏发电充分消纳和储能单元高效运行。通过与组串级光伏功率优化器和全功率储能变换器对比以及各工况仿真结果可以得出以下结论。

(1) 本文光储微电网中光伏发电系统配置的组件级光伏功率优化器,可以实现可再生能源高效利用,避免光伏发电潜能浪费,提升光伏发电系统的发电量,最大程度地获取光伏发电收益,实现系统经济运行。

(2) 本文光储微电网中储能单元采用的部分功率变换器,不但具有全功率变换器易实现软开关、高可靠性等优势,而且由于变换器只流过储能单元部分功率,能够显著提高储能单元整体运行效率。

(3) 结合储能电池组的SOC状态,所提光储微电网协调控制策略能够管理控制各变换器工作模式,实现各单元功率自主分配,快速消除光伏与负荷引起的功率波动,保证最大化消纳可再生能源的同时维持系统安全稳定运行。
